Eén teststuk. Een consistentere keuken.
Voor een consistente plaatsing van kastbeslag kies je eerst de positie, meet je de werkelijke afstand tussen de schroefcentra, test je de opstelling op passend restmateriaal en herhaal je dit vanaf dezelfde referentieranden. Klem een offerplaat tegen de uitgangszijde om het hout te ondersteunen wanneer de boor erdoorheen gaat.
Een greep kan de juiste stijl hebben en er toch verkeerd uitzien wanneer de bevestigingspunten van het ene front naar het andere verschuiven. Deze handleiding behandelt zowel de plaatsingsbeslissing als de booropstelling, zodat je beide kunt controleren voordat je permanente gaten maakt. De handleiding is van toepassing op conventionele, met doorlopende bouten bevestigde knoppen en grepen op massief houten, multiplexen of geschikt samengestelde fronten. Volg aparte instructies voor glas, steen, geïntegreerde grepen en speciale bevestigingssystemen.
Waar moeten kastknoppen en -grepen komen?
| Locatie | Handig uitgangspunt | Controleer vóór het boren |
|---|---|---|
| Deuren van bovenkasten | Onderhoek van de opening, tegenover de scharnieren. | Comfortabele reikafstand en voldoende ruimte tot aangrenzende deuren. |
| Deuren van onderkasten | Bovenhoek van de opening, tegenover de scharnieren. | Werkblad, naastgelegen greep en vrije ruimte voor apparaten. |
| Shaker-deuren | Centreer over het vlakke oppervlak van de stijl aan de openingszijde. | Plaats de bevestiging in stevig materiaal, vrij van het gefreesde profiel. |
| Ladefronten | Centreer van links naar rechts; test de verticale positie visueel. | Centreer verticaal of gebruik bewust een consistente afstand vanaf de bovenkant. |
| Diepe of brede laden | Maak een proefopstelling met de daadwerkelijke greep voordat je de hoogte of het aantal kiest. | Gripcomfort en de bevestigingsaanbevelingen van de beslagfabrikant. |
Dit zijn uitgangsrichtlijnen, geen verplichte afstand tot elke hoek. Een smalle Shaker-stijl, een ongewoon hoge deur of een diepe lade kan een andere indeling vereisen. Gebruik het daadwerkelijke beslag, neem afstand en controleer of elke greep vrij blijft van de omliggende oppervlakken. Meet de afstand tussen de bevestigingspunten van een greep - niet van het ene uiteinde van de stang tot het andere.
Gereedschap en materialen
- De daadwerkelijke knoppen of grepen, de bevestigingsinstructies en geschikte schroeven.
- Rolmaat of stalen liniaal, winkelhaak, scherp potlood en verwijderbare afplaktape.
- Een geschikte boormal voor kastbeslag, of een zorgvuldig gemaakte aftekensjabloon.
- Boormachine en een scherpe boor met de voor het beslag en de geleidebussen vereiste diameter.
- Passend restmateriaal voor de test, een vlakke offerplaat, klemmen en beschermde steunen.
- Oogbescherming en een handschroevendraaier voor het definitief aandraaien.
Een zelfgemaakt markeringssjabloon kan posities overbrengen; het geleidt een boor niet automatisch haaks. Controleer bij gebruik van een boormal vóór de montage of de capaciteit, geleiderdiameter en klemwijze geschikt zijn voor je daadwerkelijke hardware. Ondersteun de geleider bij een verzonken ladefront zodat deze niet kan wiebelen. Verwijder het front van de ladebak wanneer dat veiliger klemmen en een vrije boorbaan oplevert.
Uitgewerkt voorbeeld: centreer een greep met twee gaten
Gebruik een front van 18″ / 457,2 mm breed × 6″ / 152,4 mm hoog en een greep met gecontroleerde bevestigingsmiddens op 4″ / 101,6 mm afstand. Bij een verticaal gecentreerde greep bevinden beide gaten zich 3″ / 76,2 mm onder de bovenkant.
| Referentie | Inches | Millimeters |
|---|---|---|
| Midden van het front vanaf de linkerkant | 9″ | 228,6 mm |
| Linker bevestigingsgat vanaf de linkerkant | 7″ | 177,8 mm |
| Rechter bevestigingsgat vanaf de linkerkant | 11″ | 279,4 mm |
| Beide bevestigingsgaten vanaf de bovenkant | 3″ | 76,2 mm |
Formule: linker gat = (frontbreedte − afstand tussen bevestigingsmiddens) ÷ 2. Rechter gat = linker gat + afstand tussen bevestigingsmiddens. Gebruik voor een knop het gekozen middelpunt. Bereken het midden opnieuw wanneer de ladebreedte verandert; als de afstand van de mal vergrendeld blijft, wordt een nieuw midden niet automatisch bepaald.
Rond de ene hardwaremaat niet af naar een andere. Een greep van 5″ heeft bevestigingsmiddens van 127 mm; een greep van 128 mm heeft bevestigingsmiddens van ongeveer 5.039″. Controleer de meegeleverde hardware en houd je gekozen maatsysteem consistent.
Stap 1 — Probeer de positie uit voordat je gaten maakt
- Bevestig de openingszijde van elke deur. Markeer de bovenkant en binnenzijde met verwijderbare tape, zodat gekoppelde deuren niet per ongeluk worden omgewisseld.
- Houd de greep of knop tijdelijk op de beoogde positie met verwijderbare kneedmassa of een veilige proefopstelling. Controleer het uiterlijk vanaf een normale kijkafstand en test de ruimte voor de hand.
- Noteer de gekozen referentieranden en offsets. Markeer bij laden het horizontale midden van het afzonderlijke front. Gebruik een winkelhaak om de indeling haaks te houden.
- Meet de bevestigingsmiddens op de daadwerkelijke greep en vergelijk deze met de instructies. Controleer of de schroeven geschikt zijn voor de totale materiaaldikte.
Tip van Fivalo: Vergelijk bij een paar deuren een linker- en rechterproef samen. Spiegel de referentie aan de openingszijde, niet een willekeurige “linker” rand in de werkplaats.
Stap 2 — Test de opstelling op passend restmateriaal
- Stel de bevestigingsmiddens en randreferentie van de mal in en draai de verstellingen vervolgens vast zoals voorgeschreven. Breng bij gebruik van een sjabloon de overeenkomstige referentiemarkeringen aan.
- Klem passend restmateriaal en een vlakke steunplaat op elkaar. Plaats de geleider tegen de beoogde referentierand zonder dat deze wiebelt.
- Boor het proefstuk met de juiste boor en pas daarna de echte handgreep. Controleer of de schroeven er vrij in gaan en de greep goed aansluit zonder zijwaarts te worden geforceerd.
- Controleer de positie van het proefstuk aan de hand van het model. Breng de opstelling pas over wanneer zowel de passing als het uiterlijk goed zijn.
Tip van Fivalo: Een geslaagd proefstuk controleert de boor, geleider, handgreep en schroeven als één geheel. Houd het naast de werkbank terwijl u de overige fronten afwerkt.

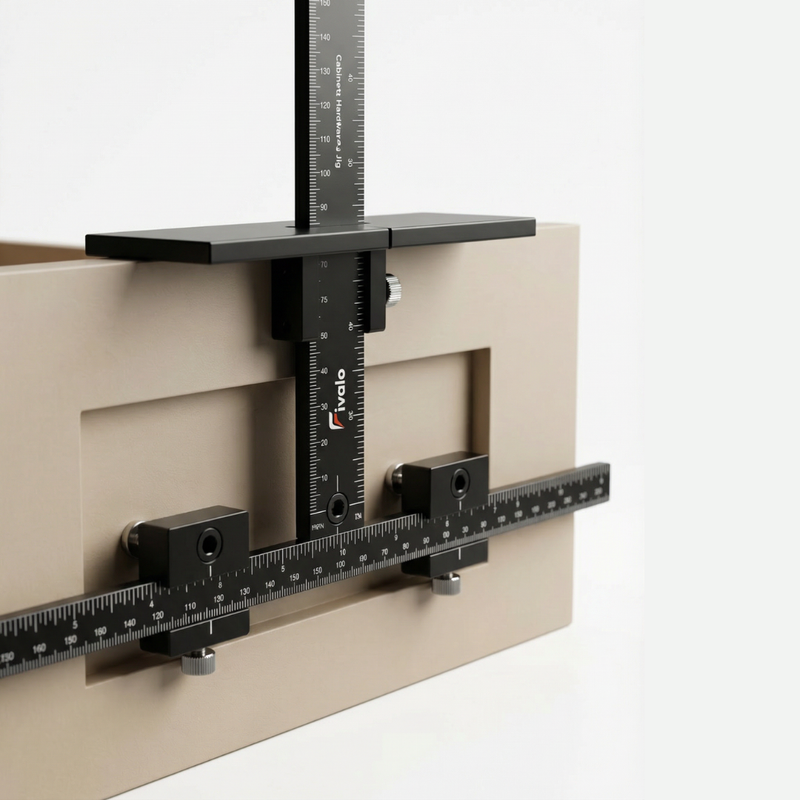

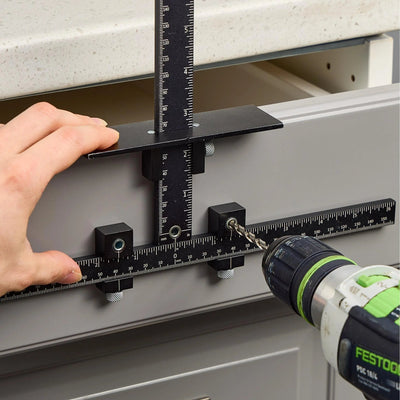

Voor herhaalde fronten kan de Fivalo-montagemal voor kastbeslag helpen om een bewezen afstand en referentierand aan te houden. Controleer of de maten van de geleiders en het bereik geschikt zijn voor uw beslag. De indelingskeuzes en het proefstuk komen nog steeds eerst.
Stap 3 — Ondersteun de achterkant bij het uittreden en herhaal de opstelling
- Bescherm de afwerking en klem het front, de geleider en het opofferingssteunblok stevig vast. Het steunblok moet de achterkant raken op de plek waar de boor uittreedt.
- Controleer de referentierand en de oriëntatie nogmaals. Houd de boor loodrecht en voer deze gelijkmatig door de geleider; forceer de boor niet zijwaarts.
- Verminder de voedingsdruk wanneer u het uittredepunt bereikt. Stop de boor voordat u spanen verwijdert of de opstelling losmaakt. Controleer het boorgat voordat u verdergaat.
- Monteer de handgreep met schroeven van de juiste maat. Draai ze met de hand vast totdat alles stevig zit; stop voordat u de afwerking indrukt, de schroefdraad beschadigt of de schroef laat vastlopen op de bodem.
Tip van Fivalo: Controleer het eerste afgewerkte front naast het aangrenzende front voordat u de rest in serie maakt. Een mal herhaalt een verkeerde instelling net zo consequent als een juiste.
Als de handgreep niet past, controleer dan de oorzaak
| Probleem | Waarschijnlijke controle | Nuttige correctie |
|---|---|---|
| De schroeven gaan niet in beide schroefdraden | Verkeerde afstand tussen de bevestigingscentra, gemengde eenheden of een verschoven boor. | Controleer de echte handgreep en het proefstuk opnieuw. Forceer de schroeven niet en maak de gaten niet blindelings steeds groter. |
| De greep staat scheef | Verschillende boorgathoogtes of een ongelijke referentierand. | Controleer elk boorgat aan de hand van één referentiepunt en corrigeer de opstelling voordat u in een ander front boort. |
| De achterkant splintert | Onvoldoende ondersteuning bij het uittredepunt, een versleten boor of te hoge voedingsdruk. | Gebruik een scherpe boor en een stevig vastgeklemd steunblok en test vervolgens op een passend proefstuk. |
| De handgreep blijft loszitten | De schroef loopt vast op de bodem, grijpt onvoldoende aan of heeft beschadigde schroefdraad. | Stem de lengte van de schroeven en de bevestigingsrichtlijnen af op de volledige dikte van het front. |
| Paired doors look uneven | Sjabloon gerefereerd vanaf verschillende hoeken. | Vergelijk vóór het boren de gespiegelde referenties aan de openingszijde. |
Veelgestelde vragen
Is er één juiste afstand tot de rand?
Nee. De deurstijl, het vlakke montagevlak, de reikwijdte en de vrije ruimte eromheen zijn van belang. Kies een positie, bekijk een voorbeeld en herhaal die consequent bij vergelijkbare fronten.
Moet ik de totale lengte van de greep meten?
Gebruik de afstand tussen de bevestigingscentra. De stang kan voorbij beide montagepennen uitsteken, dus de totale lengte bepaalt de positie van de gaten niet.
Kan ik schilderstape gebruiken in plaats van een steunblok?
Tape kan helpen om sommige afwerkingen te markeren en te beschermen, maar een stevig vastgeklemd steunblok ondersteunt de uitbrekende vezels fysiek. Test kleefmiddel eerst op een onopvallende plek.
Kan ik door een bevestigd ladefront en de ladebak heen boren?
Alleen als het ontwerp van het beslag die bevestigingsopstelling vereist en je de uitgang veilig kunt ondersteunen. Houd rekening met de gecombineerde dikte, de schroefingreep en de beoogde methode voor het afstellen van het front.
Kan één boormalinstelling verschillende ladebreedtes afdekken?
De onderlinge bevestigingsafstand van de greep kan behouden blijven, maar voor elke andere frontbreedte is de juiste middenreferentie nodig. Bereken of markeer het midden opnieuw in plaats van elke breedte vanaf dezelfde zij-offset uit te zetten.
Laat het volgende front overeenkomen met het eerste
Bewaar het uitgewerkte voorbeeld, test je opstelling op een reststuk en houd die referentie naast je werk. Bekijk de boormal voor kastbeslag wanneer herhaalde montage een stabiele boorgeleider vereist.
Verbeter je vaardigheden voor het uitzetten met onze handleiding voor nauwkeurig meten en markeren bij houtbewerking, of ontdek meer Fivalo Timber Tips.
Bronnen en opmerkingen bij de illustraties
- KraftMaid: conventies voor de plaatsing van kastbeslag
- Kreg: handleiding voor hardware-instellingen en instructies voor de achterplaat
De afbeeldingen zijn door AI gegenereerde instructie-illustraties van algemene werkplaatsopstellingen. Het zijn geen foto's van een geteste installatie of exacte Fivalo-productmodellen. Gebruik de geschreven maten en de instructies van de hardwarefabrikant; meet niet op basis van een perspectivische afbeelding.
