Hoe installeer je zijmontage-ladegeleiders zonder dat ze vastlopen

Fivalo-werkwinkeltechniek • Lade-installatie

Lade loopt halverwege vast? Controleer het volledige bewegingsbereik.

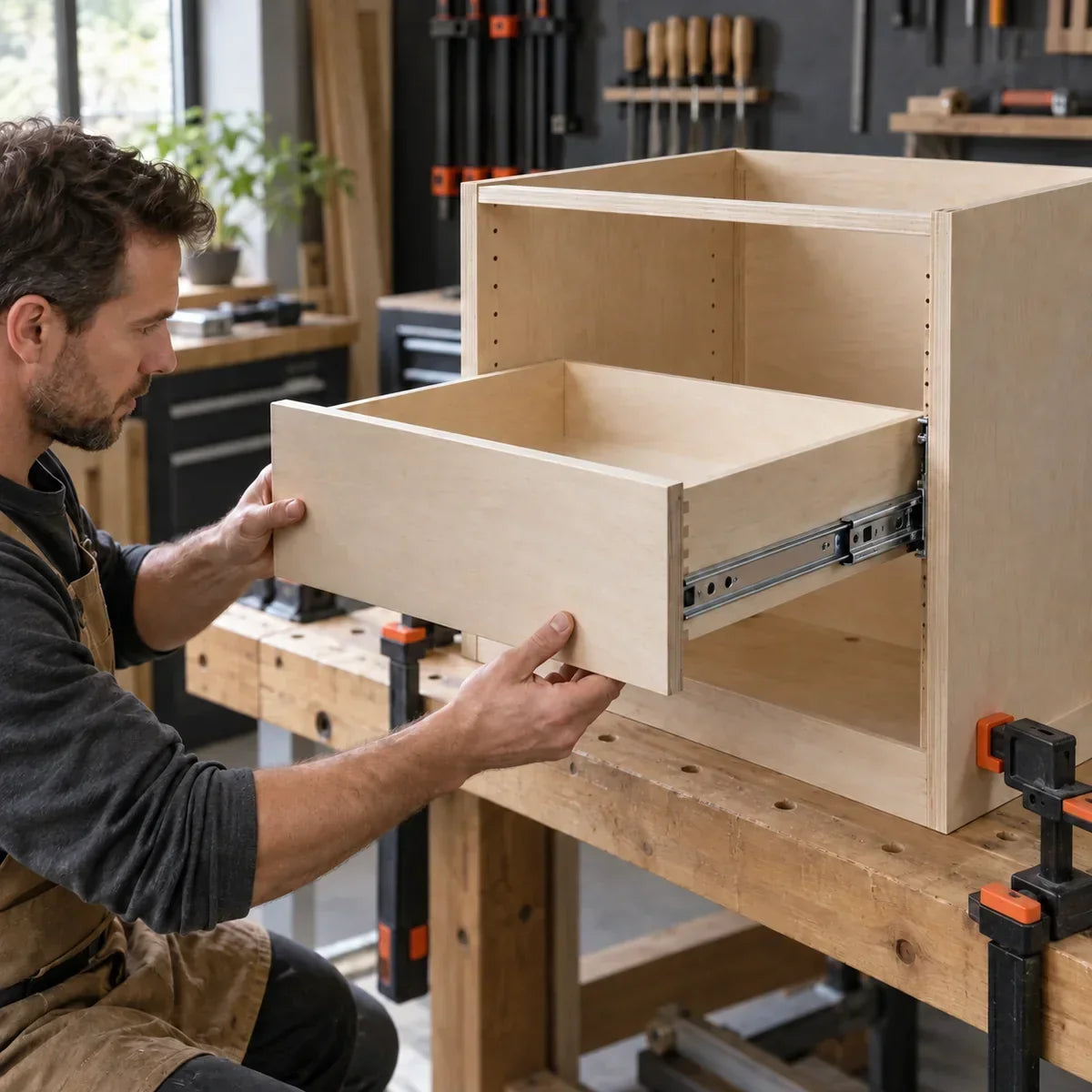

Een lade kan bij de opening goed uitgelijnd lijken en toch verder in de kast vastlopen. Het uitlijnen van de voorhoogtes is slechts één controle: een te krappe opening achterin, een gebogen montagevlak, een te grote ladebak of een uitstekende schroefkop kan de beweging hinderen. Deze handleiding legt een praktische controle op drie posities uit voor conventionele kogelgelagerde ladegeleiders voor zijmontage. Onderbouw-, middenmontage- en speciale geleiders hebben hun eigen installatie-instructies nodig.

Identificeer de ladegeleider voordat u iets verandert

Zoek het model van de ladegeleider en de actuele installatiehandleiding. Controleer het montagetype, de toegestane zijruimte, de lengte, de afstand tot de voorkant, de vereisten voor de schroefkop en een eventueel links- of rechtshandig ontkoppelmechanisme. Neem niet zomaar een bekende tolerantie van een andere rail over. Maak de lade leeg en ondersteun haar voordat u de verwijderingsprocedure van de fabrikant uitvoert; forceer haar niet voorbij een aanslag.

Gereedschap en materialen

• De bij elkaar passende linker- en rechtergeleider, instructies en voorgeschreven montageschroeven.
• Meetlint of stalen liniaal, winkelhaak, rei en een meetlat voor binnenmaten of een andere geschikte breedtemeter.
• Boormachine, boor geschikt voor de schroeven en het kastmateriaal, schroefmachine en handschroevendraaier.
• Een compatibele montagesjabloon voor ladegeleiders of passende afstandsblokken, plus klemmen.
• Geschikte stijve montagestrips of door de fabrikant goedgekeurde frontframebeugels wanneer de constructie daarom vraagt.
• Een stabiele, vastgezette kast en ondersteuning om de lade te hanteren.

Meet bij een kast zonder frontframe tussen de werkelijke tegenoverliggende montagevlakken. Houd bij een kast met frontframe rekening met eventuele uitsteking van het frame en gebruik de voorgeschreven montagestrips of beugels. Een waterpas gemonteerde kast kan nog steeds niet-parallelle zijkanten hebben. Controleer het montagevlak zelf in plaats van ervan uit te gaan dat de vloer of het frontframe de passing bewijst.

Uitgewerkt voorbeeld: de ladebreedte berekenen op basis van de zijruimte

Bij het genoemde voorbeeld van de Accuride 3832E vermeldt het technische gegevensblad een ruimte per zijde van ½″ + 1/32″ / −0, ongeveer 12.7 mm + 0.8 mm / −0. Deze tolerantie geldt voor dat model; het is geen universele regel voor ladegeleiders.

Ruimte per zijde = (breedte van de opening − buitenbreedte van de lade) ÷ 2. Hier is (500 − 474) ÷ 2 = 13 mm / ongeveer 0,512″, wat binnen de marge van het genoemde voorbeeld valt. Controleer de ruimte over de volledige bewegingsbaan, niet alleen aan de voorkant. Inch-equivalenten in dit metrische voorbeeld zijn afgerond; gebruik voor de daadwerkelijke passing één consistent eenhedensysteem.

Stap 1 — Controleer de voor-, midden- en achterkant

1. Verwijder de lege lade en ondersteun deze volgens de ontkoppelingsmethode van de fabrikant van de ladegeleider. Controleer beide rails op vuil, beschadigde onderdelen en schroefkoppen die de beweging kunnen hinderen.
2. Meet de tegenoverliggende montagevlakken vooraan, in het midden en achteraan, telkens op de geplande hoogte van de ladegeleider. Noteer de drie metingen.
3. Controleer de buitenbreedte van de lade op overeenkomstige posities en vergelijk de diagonalen op een vlak oppervlak. Let op gebogen zijkanten en een gedraaide constructie.
4. Vergelijk de beschikbare ruimte aan de zijkanten met de exacte specificaties van de ladegeleider. Bepaal of het probleem bij de kast, de lade of de railpositie ligt voordat u de bevestigingsmiddelen wijzigt.

Fivalo-tip: Gebruik een eenvoudig werkblad met drie rijen: vooraan, midden en achteraan. Een meting alleen aan de voorkant kan het nauwste deel van de opening missen.

Stap 2 — Ondersteun de rails vanuit één referentiepunt

1. Bepaal aan beide zijden hetzelfde hoogte-referentiepunt. Stel de voorste terugligging in die voor uw ladegeleider en de gekozen opbouw- of inbouwconfiguratie vereist is.
2. Ondersteun elk kastonderdeel op een geschikte mal of op maat gemaakte afstandsblokken die op een gecontroleerde basis rusten. Houd de twee rails over hun volledige lengte parallel.
3. Gebruik de oorspronkelijke bevestigings- en afstelposities die voor de ladegeleider zijn opgegeven. Boor indien nodig voor en gebruik de juiste schroefkop, zodat die goed verzonken zit zonder het mechanisme te hinderen.
4. Controleer de positie achteraan opnieuw nadat u alles hebt vastgezet. Als een montagevlak gebogen of verzonken is, zorg dan voor een stevig, recht montagevlak met geschikt rigide opvulmateriaal of de voorgeschreven beugels. Buig de rail niet mee met de wand.

Fivalo-tip: Een montagesjabloon voor ladegeleiders herhaalt een hoogte; het bepaalt niet de ladebreedte en maakt de kast niet recht. Controleer die eerst.

De Fivalo-ladegeleider-mal met knevelklemmen kan een compatibele rail op de gekozen hoogte ondersteunen terwijl je deze bevestigt. Een zorgvuldig gecontroleerde opstelling met afstandsblokken is een andere optie. Stem de ondersteuningsmethode af op de ladegeleider en de constructie van de kast.

Stap 3 — Test de beweging, stel af en voltooi de bevestiging

1. Plaats de ladegeleiders op de voorgeschreven posities. Breng de lagerhouders naar de montagepositie als de instructies voor de ladegeleider dat vereisen en sluit vervolgens beide zijden weer op elkaar aan.
2. Beweeg de lege lade voorzichtig heen en weer. Let op waar de weerstand begint en inspecteer die plek in plaats van alle bevestigingen tegelijk te verplaatsen.
3. Gebruik de daarvoor bestemde afstelmogelijkheden om de positie van de ladegeleider te corrigeren. Corrigeer een te grote of verdraaide ladebak voordat je dit met de ladegeleider probeert te compenseren.
4. Breng alle vereiste definitieve bevestigingen aan en test opnieuw. Plaats het ladefront en de beoogde inhoud pas nadat het lege mechanisme correct werkt; herhaal daarna de controles.

Tip van Fivalo: Volg de volgorde van de fabrikant voor sleuven, nokken en de uiteindelijke schroefposities. Laat de lade niet in gebruik met tijdelijke of onvolledige bevestiging.

Vind de oorzaak van een knelpunt

Veelgestelde vragen

Hebben alle zijmontagegeleiders aan elke kant een halve inch nodig?

Nee. Veel bekende modellen hebben een vergelijkbare nominale lengte, maar spelingen en toleranties verschillen. Gebruik het exacte actuele installatieblad voordat u een lade bouwt of aanpast.

Kan ik deze maten gebruiken voor ondermontagegeleiders?

Nee. Ondermontagesystemen hebben andere vereisten voor de ladebak, bodem, uitsparing, achterste gaten en vergrendelingsmechanismen. Volg hun eigen planningsmaten.

Waarom past de lade aan de voorkant wel, maar aan de achterkant niet?

De opening kan smaller worden, de lade kan breder worden of verdraaien, of de rails kunnen naar elkaar toe lopen. Vergelijk beide montagevlakken en de lade op alle drie de posities.

Moet ik alle schroeven losdraaien totdat het werkt?

Gebruik de door de fabrikant bedoelde afstelpunten en houd de constructie ondersteund. Zodra de uitlijning correct is, voltooi en beveilig alle vereiste bevestigingen voordat u de constructie gebruikt.

Zorgt deze installatie automatisch voor softclose?

Nee. Softclosewerking vereist een geleider die daarvoor is ontworpen. Een standaard kogelgelagerde geleider kan soepel bewegen zonder softclosemechanisme.
